דרגות אטימות IP בתאורה: מה זה IP65 ומתי צריך להשתמש בו

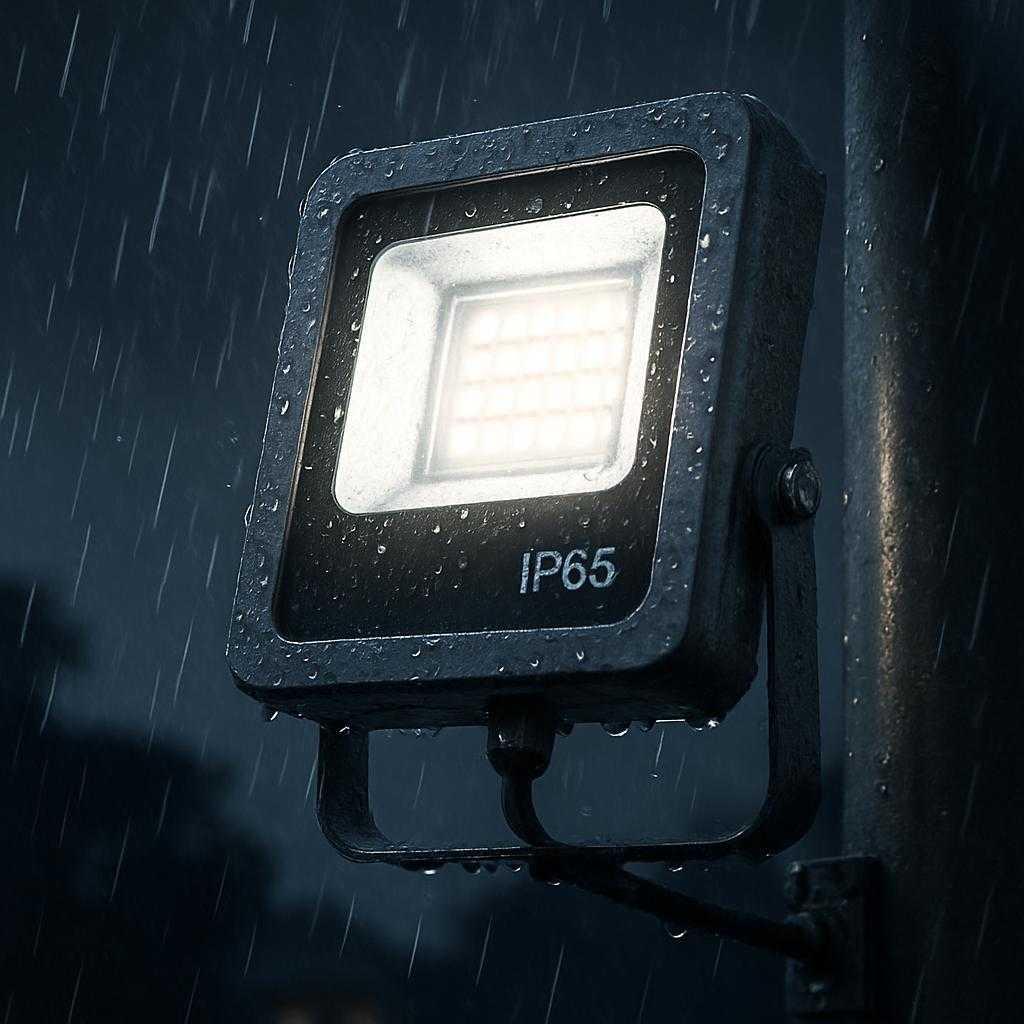

IP65 הוא גוף תאורה אטום לחלוטין מפני אבק (הספרה הראשונה, 6) ומוגן מפני סילוני מים מכל כיוון (הספרה השנייה, 5). זוהי דרגת ההגנה הסטנדרטית לרוב פתרונות תאורת החוץ, כולל תאורת רחוב בסיסית, והיא עומדת בגשם חזק אך לא בטבילה במים.

בעמוד הזה תמצאו מה מסמלת כל ספרה בדירוג IP, טבלת השוואה בין הדרגות הנפוצות בתאורה (IP44, IP54, IP65, IP66, IP67 ו-IP68), ומתי כל דרגה היא הבחירה הנכונה. עבור קבלני תשתיות, מהנדסי חשמל ומנהלי פרויקטים עירוניים זהו הפרמטר שקובע אם גופי תאורה ישרדו שנים בשטח או יכשלו בחורף הראשון.

טבלת דרגות אטימות IP הנפוצות בתאורה

בתעשיית התאורה חוזרות שש דרגות עיקריות, והבחירה ביניהן נגזרת מסביבת ההתקנה ומדרישות הפרויקט:

ככל שדרגת האטימות גבוהה יותר, כך עולים גם עלות הייצור והמחיר הסופי של גוף התאורה. בחירת דרגה גבוהה מדי היא בזבוז תקציב, ולכן כדאי להתאים את הדרגה לצרכים הספציפיים של האתר במקום לשלם על הגנה עודפת שאינה נדרשת.

מהי מערכת דירוג IP ומה מסמלת כל ספרה

IP הוא קיצור של Ingress Protection, כלומר הגנה מפני חדירה, והוא מוגדר בתקן הבינלאומי IEC 60529. מערכת הדירוג מספקת סטנדרט אחיד להערכת רמת האטימות של ציוד חשמלי כנגד חדירת גופים זרים, אבק ומים. הקוד עצמו מורכב משתי ספרות עוקבות:

• הספרה הראשונה (0 עד 6) – רמת ההגנה מפני חדירת גופים מוצקים וחלקיקי אבק.
• הספרה השנייה (0 עד 9) – רמת ההגנה מפני חדירת נוזלים ומים.

הספרה הראשונה: הגנה מפני מוצקים ואבק

הספרה השנייה: הגנה מפני נוזלים

מה זה IP65 בפירוט, ואיך בודקים אותו

שתי הספרות של IP65 מתארות שתי הגנות נפרדות לחלוטין:

• 6 – אטימה מלאה מפני אבק. גוף התאורה אינו מאפשר כניסת חלקיקי אבק בכל גודל שהוא, ובכך מונע הצטברות לכלוך בתוך המערכת האופטית והחשמלית.
• 5 – הגנה מפני סילוני מים מכל כיוון. הגוף עומד בהתזת מים מפיות בקוטר 6.3 מ”מ מכל כיוון, בלחץ של 30 קילו-פסקל, למשך 15 דקות לפחות, מבלי שהמים יחדרו בכמות מזיקה.

כדי לקבל את הדירוג, גוף התאורה עובר שתי בדיקות מחמירות:

1. בדיקת אטימות לאבק – הגוף מוכנס לתא אבק מיוחד למשך 8 שעות, ולאחר מכן נבדק כדי לוודא שלא חדר אבק פנימה.
2. בדיקת עמידות למים – הגוף מותז במים מכל כיוון בלחץ מוגדר למשך 15 דקות, ולאחר מכן נבדק כדי לוודא שלא חדרו מים בכמות שתפגע בתפקודו.

חשוב להכיר גם את הגבול של הדרגה: גוף תאורה IP65 עומד בגשם חזק, אך אינו מתוכנן לעמוד בטבילה במים, אפילו לא זמנית. במקרים של הצפות או שטפונות נדרשות דרגות IP67 או IP68.

יישומי IP65 בתאורת חוץ

דרגת IP65 מכסה מגוון רחב של יישומי תאורת חוץ:

• תאורת רחוב וכבישים – הגנה מספקת כנגד גשם, שלג ואבק לגופים המותקנים לאורך רחובות וכבישים, עמידות שחיונית במיוחד באזורים עם תנאי מזג אוויר משתנים.
• תאורת גינות ופארקים – גופים בשטחים ציבוריים פתוחים חשופים לגשם, אבק ולכלוך, ו-IP65 מבטיחה תפקוד אמין לאורך זמן גם שם.
• תאורת חזיתות מבנים – תאורה דקורטיבית על קירות חיצוניים נדרשת לעמוד בפגעי מזג האוויר תוך שמירה על אפקט האור ועל האסתטיקה לאורך זמן.
• תאורת חניונים פתוחים – חניונים חשופים למזג האוויר דורשים תאורה אמינה לשיפור הבטיחות והנוחות, ו-IP65 שומרת על תפקוד יציב בתנאי גשם ואבק.

בפרויקטים עירוניים היתרונות המצטברים ברורים: אמינות גבוהה בתנאי מזג אוויר משתנים, צמצום עלויות תחזוקה בטווח הארוך, הארכת אורך חיי גוף התאורה ושמירה על איכות ועוצמת האור לאורך זמן. את ההשלכה של כל אלה על התכנון העירוני הרחב תמצאו גם בעמוד תאורת רחוב.

איך בוחרים את דרגת האטימות המתאימה לפרויקט

חמישה שיקולים מכריעים בבחירה:

• תנאי סביבה ואקלים – באזורים עם גשם רב, רוחות חזקות או רמות אבק גבוהות נדרשת דרגה גבוהה יותר, ואילו באזורים מוגנים חלקית אפשר להסתפק בדרגה נמוכה יותר.
• מיקום ההתקנה – גובה ההתקנה, מידת החשיפה למזג האוויר וקרבה למקורות מים כמו מערכות השקיה משפיעים ישירות על הדרגה הנדרשת.
• שיקולי תחזוקה – דרגה גבוהה יותר מפחיתה את תדירות התחזוקה, אך עלולה להקשות על הגישה לרכיבים הפנימיים בעת הצורך.
• איזון בין עלות לביצועים – מחיר גוף התאורה עולה עם הדרגה, ולכן יש למצוא את האיזון בין ההגנה הנדרשת לתקציב הפרויקט.
• דרישות תקינה – יש לוודא עמידה בתקנים המקומיים והלאומיים. בישראל קיימות דרישות מינימום לדרגות אטימות בהתקנות תאורת חוץ ציבוריות.

שלוש טעויות נפוצות בבחירת דרגת אטימות

• בחירת רמת הגנה נמוכה מדי – מובילה לכשלים מוקדמים, לחדירת מים ואבק ולצורך בהחלפת גופי התאורה בתוך זמן קצר.
• התעלמות מתנאי הסביבה הייחודיים – באזורים קרובי ים, למשל, יש להתחשב גם בעמידות לקורוזיה ולא רק בדרגת האטימות.
• פרשנות שגויה של הדרגה – רבים מניחים בטעות ש-IP65 מספיק לכל תנאי מזג אוויר, כולל הצפות זמניות, וזה אינו המצב.

שאלות נפוצות על דרגות אטימות IP בתאורה

האם דרגת IP44 מספיקה לתאורה חיצונית על מרפסת מקורה?

בדרך כלל כן, אך רק אם המרפסת מקורה לחלוטין ומוגנת מפני גשם ישיר או סילוני מים חזקים. IP44 מספקת הגנה מפני התזת מים מכל כיוון. אם קיימת סכנה לגשם או לרוחות שיכולות להתיז מים בזווית חזקה, מומלץ לעלות ל-IP54 או ל-IP65 לאמינות מירבית.

מה ההבדל בין IP65 ל-IP66 ואיזו דרגה עדיפה לתאורת רחוב?

IP65 אטום לחלוטין לאבק ומוגן מפני סילוני מים רגילים, ו-IP66 אטום לחלוטין לאבק ומוגן מפני סילוני מים חזקים, כמו אלה המשמשים לניקוי בלחץ. עבור תאורת רחוב רגילה IP65 הוא לרוב הסטנדרט המקובל והמספק, ו-IP66 מומלץ לאזורים שחשופים לתנאי ניקוי אגרסיביים או לגשמים סוערים במיוחד.

האם דרגת אטימות גבוהה מבטיחה עמידות בפני קורוזיה?

לא בהכרח. דרגת IP מבטיחה הגנה מפני חדירת מים ואבק לתוך גוף התאורה, אך היא אינה מודדת את עמידות החומרים החיצוניים של הגוף בפני תהליכי שיתוך, במיוחד בסביבות מלוחות כמו קו החוף. לסביבה כזו דרכי האור בע”מ ממליצה לבחור גופים המצופים בשכבות מגן מיוחדות, כגון גילוון חם או צביעה אלקטרוסטטית עמידה למלחים, בנוסף לדרגת IP גבוהה.

מהי דרגת האטימות הנדרשת לתאורה תת-מימית בבריכה?

לתאורה תת-מימית קבועה נדרשת דרגת IP68, שמבטיחה אטימה מלאה מפני אבק ויכולת טבילה קבועה במים בלחץ מוגדר. חשוב לוודא שגוף התאורה עומד גם בדרישות תקן מחמירות נוספות לבטיחות חשמלית בסביבות רטובות.

האם גוף תאורה IP65 יכול להיות מוצף זמנית?

לא. IP65 מגן מפני סילוני מים אך לא מפני טבילה, וגם טבילה זמנית קצרה דורשת דרגת הגנה של IP67 ומעלה. אם הפרויקט ממוקם באזור מועד להצפות זמניות, כמו תאורת שביל נמוכה, יש לבחור ב-IP67.

סיכום

דרגות אטימות IP, ובפרט IP65, הן מרכיב חיוני בבחירת פתרונות תאורה לסביבה החיצונית. הבנה של משמעות הדירוגים והתאמתם לתנאים הספציפיים של הפרויקט מבטיחה אמינות, עמידות ותפקוד אופטימלי לאורך זמן, ומאפשרת לאזן בין עלויות הפרויקט לבין הביצועים הנדרשים.

המידע כאן מתבסס על תקנים בינלאומיים עדכניים ועל ניסיון מקצועי רב-שנים בתחום התאורה. אנו בדרכי האור מקפידים להישאר מעודכנים בחידושים ובתקנים, כדי להעניק ללקוחותינו את הייעוץ המקצועי ביותר.

זקוקים לייעוץ בבחירת דרגת אטימות לפרויקט תאורה? צוות המומחים בדרכי האור עומד לרשותכם. התקשרו עוד היום ל-02-6730822 או השאירו פרטים ביצירת קשר.
